Процесс оплаты SDK Payment

Web View для 3DS

На приведенной ниже диаграмме показан процесс оплаты SDK Payment с перенаправлением 3DS через Web View.

sequenceDiagram participant MA as Мобильное приложение participant MS as Мобильный сервер participant SDK as SDK participant PG as Платежный шлюз MA ->> MS: 1. клиент создает заказ MS ->> PG: 2. регистрация заказа через API PG -->> MS: 3. уникальный номер заказа (mdOrder) MA ->> SDK: 4. инициализация SDK Payment SDK ->> SDK: 5. клиент вводит данные SDK -->> PG: 6. отправка seToken PG ->> PG: 7. оплата (включает 3DS) opt Callback-уведомления настроены PG -->> MS: 8. callback-уведомление end MS ->> PG: 9. проверка статуса платежа MS ->> MA: 10. отображение результата платежа клиенту

Клиент создает заказ
Мобильный сервер регистрирует этот заказ в платежном шлюзе через register.do. Используйте параметр returnUrl в качестве маркера для закрытия Web View после перенаправления из ACS.
Мобильный сервер получает в ответе уникальный номер заказа mdOrder.
Мобильное приложение инициирует SDK Payment для сбора платежных данных клиента.
Клиент заполняет платежные данные.
SDK отправляет зашифрованные платежные данные (seToken) в платежный шлюз.
Платежный шлюз осуществляет платеж.
- Если требуется, платежный шлюз обеспечивает связь с 3D Secure.
- Для обработки платежей с 3DS 2 рекомендуем использовать редирект через web view (use3ds2sdk=false).
Платежный шлюз отправляет уведомление обратного вызова на сервер продавца, если оно настроено для продавца.
Мобильный сервер проверяет окончательный статус платежа через getOrderStatusExtended.do.
Мобильное приложение показывает результат платежа клиенту.

iOS

Ниже описана настройка проекта. Фреймворк можно установить вручную.

SDKPayment основан на фреймворках ThreeDSSDK, SDKForms. Поэтому они необходимы для импорта.

Чтобы установить фреймворки вручную, скачайте и добавьте их в проект.

Инструкции по настройке каждого модуля можно найти ниже:

3DS2_SDK

iOS-интеграция

Интеграция SDKForms.framework

Вы можете интегрировать SDKForms.framework следующим образом:

Добавьте SDKForms.framework и SDKCore.framework вручную.

SDKForms.framework

Скачайте последнюю версию фреймворков здесь.

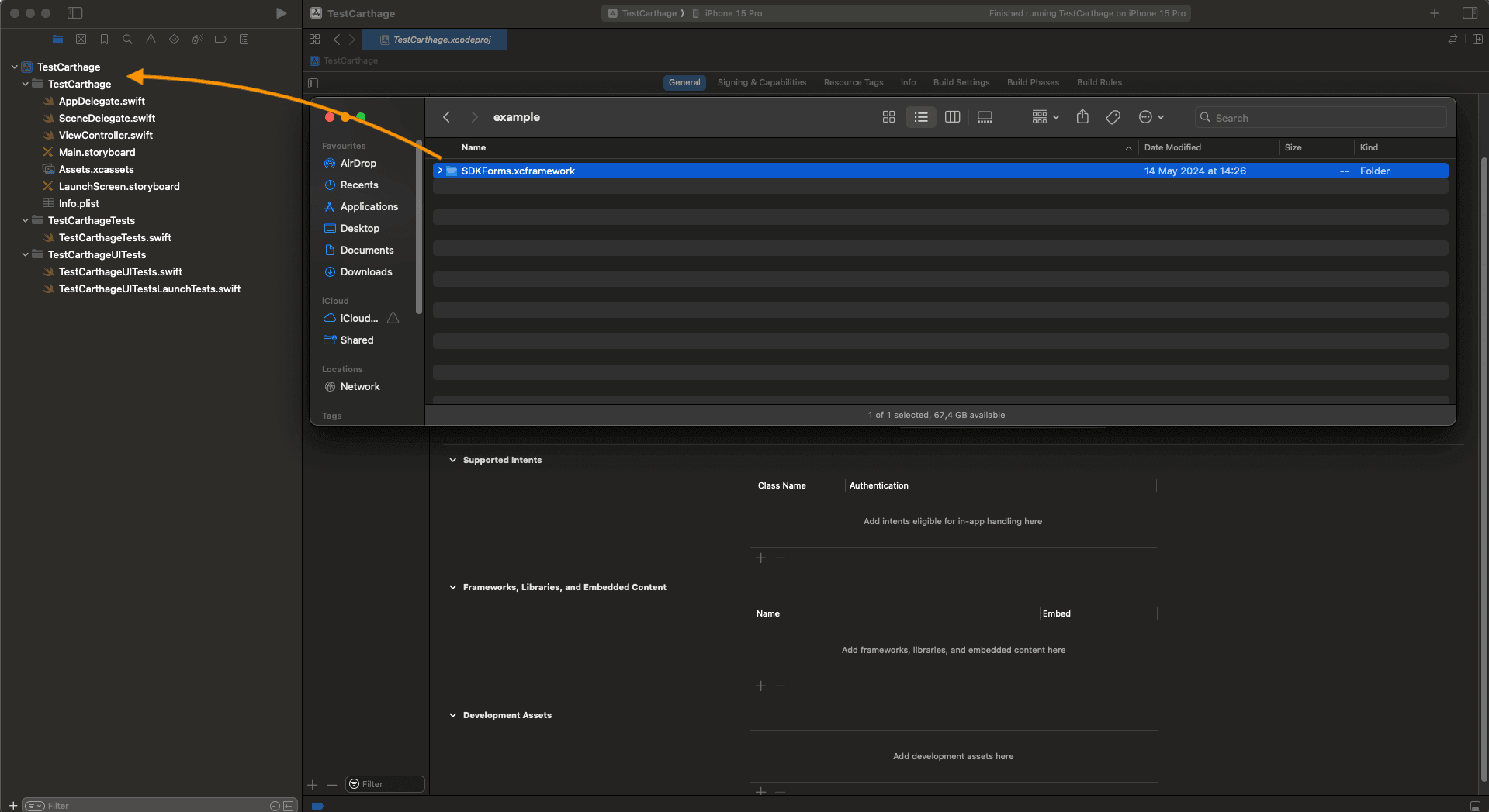

Выберите файлы SDKCore.framework и SDKForms.framework, а затем добавьте их в папку проекта.

Рисунок 1. Добавление файла SDKForms.framework

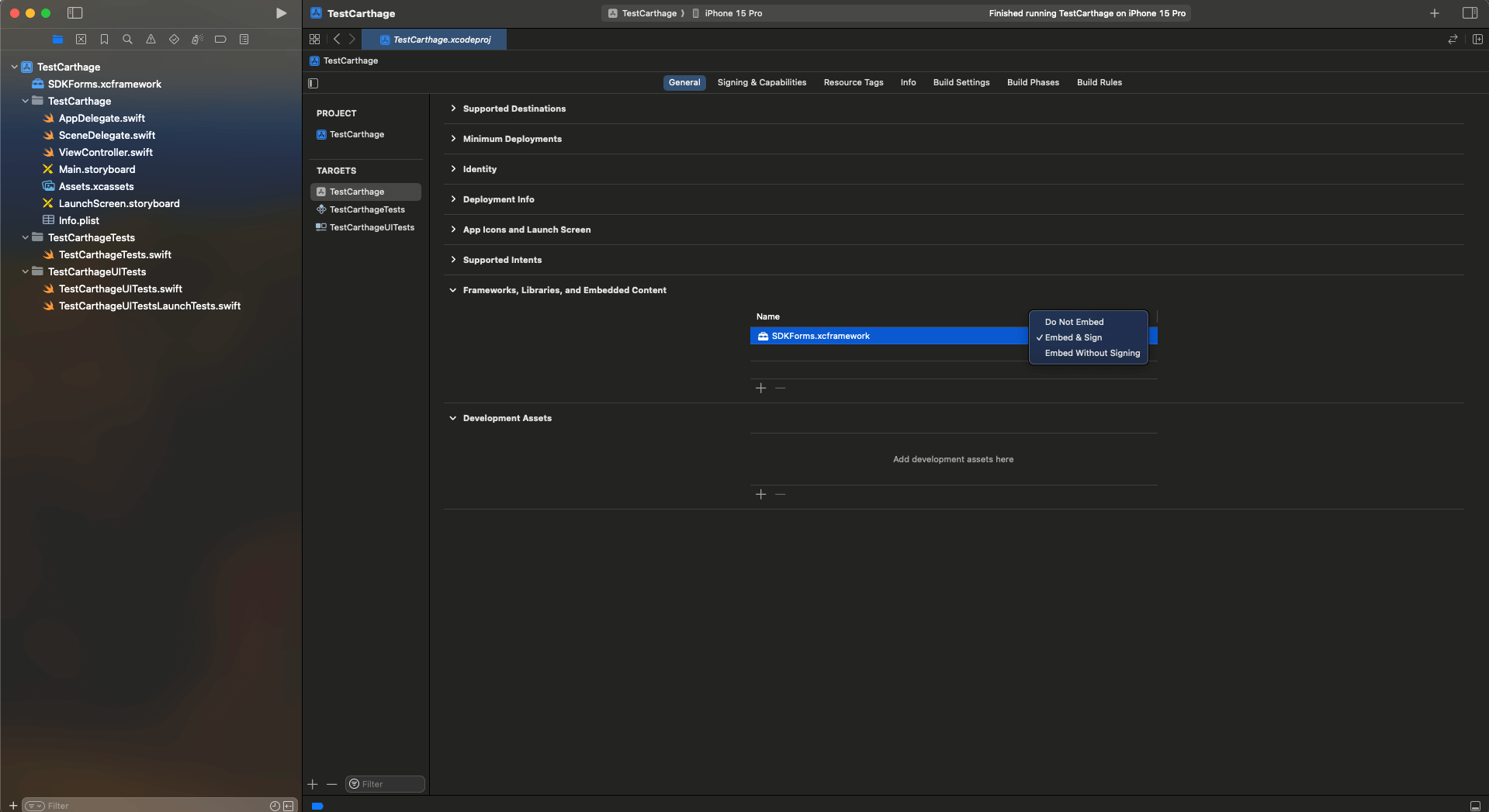

Откройте страницу Targets -> General -> Frameworks, Libraries, and Embedded Content. Для SDKCore.framework и SDKForms.framework в столбце Embed замените Do not Embed на Embed & Sign.

Рисунок 2. Изменение свойств SDKForms.framework

После этого импортируйте фреймворк в файл ViewController.swift.

Интеграция SDKPayment.framework

SDKPayment.framework

Скачайте последнюю версию фреймворков здесь.
Выберите скачанные файлы и добавьте их в папку проекта.

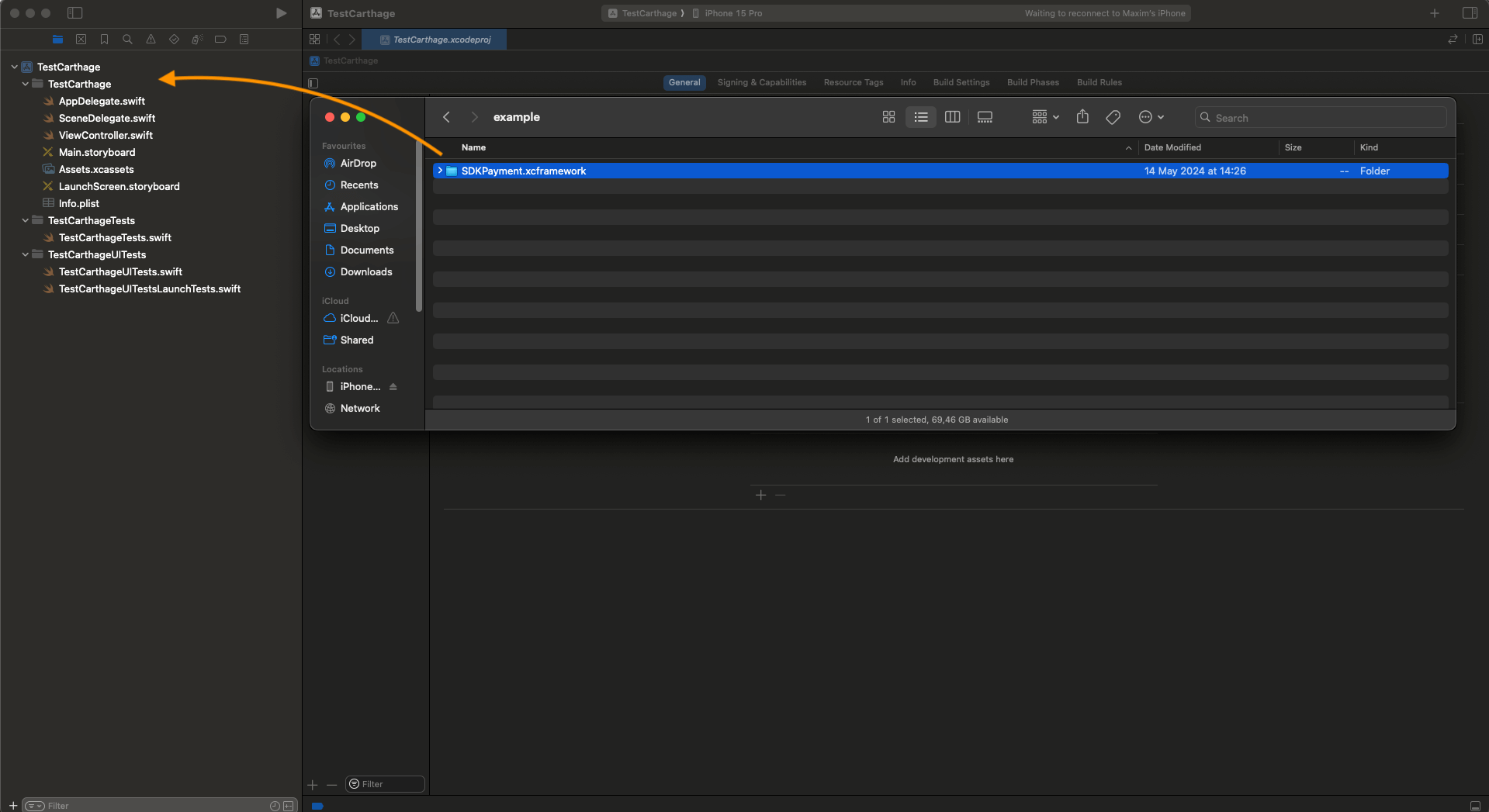

Рисунок 3. Добавление файла SDKPayment.framework

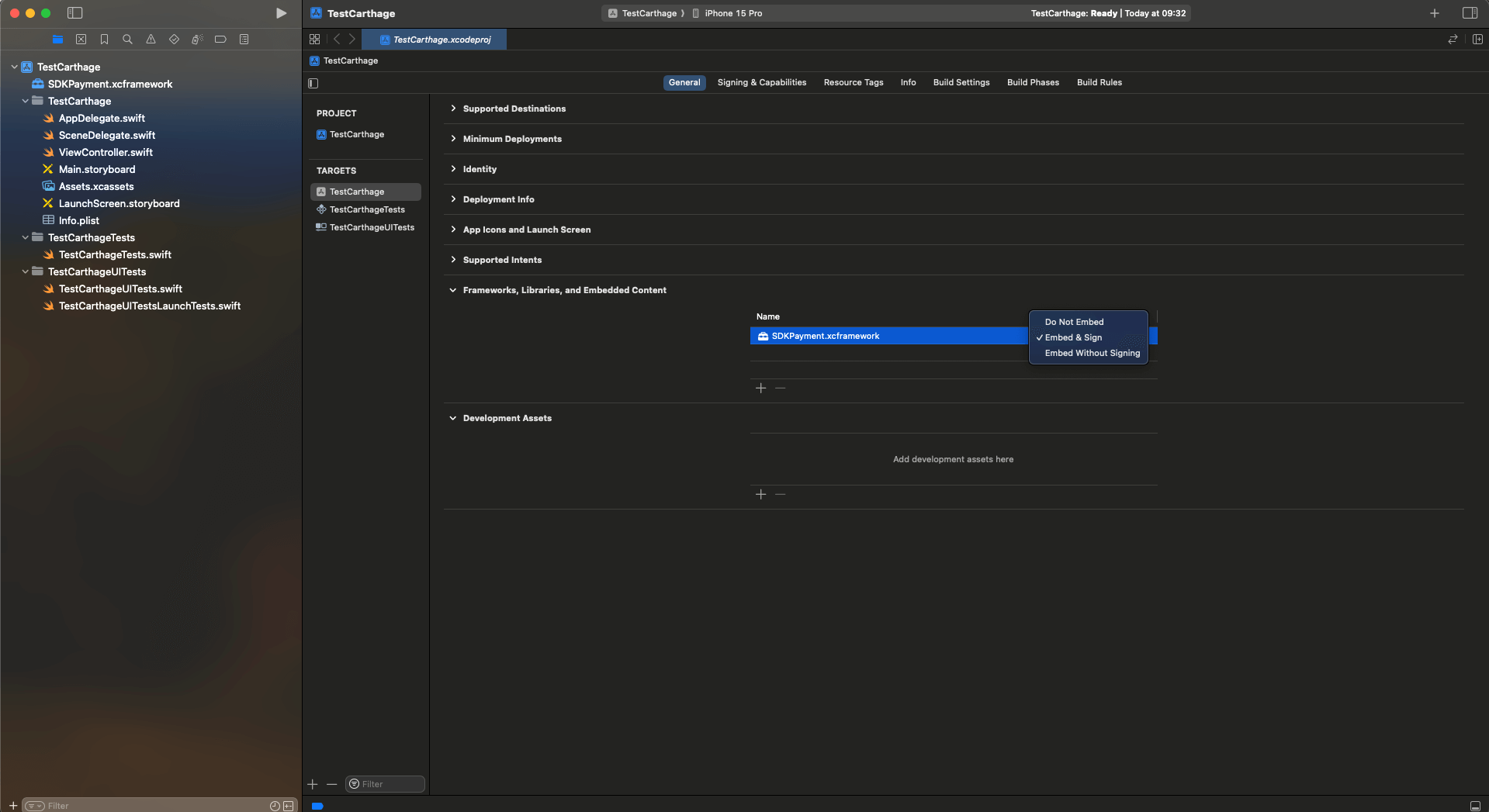

Откройте страницу Targets -> General -> Frameworks, Libraries, and Embedded Content. В столбце Embed для фреймворков замените Do not Embed на Embed & Sign.

Рисунок 4. Изменение свойств SDKPayment.framework

После этого импортируйте фреймворк в файл ViewController.swift.

//ViewController.swift
...
import SDKPayment
...

Работа с API V1

Конфигурация SDK

Для инициализации необходимо задать адрес сервера платежного шлюза.

final class MainViewController: UIViewController {

    private func checkout() {
      SdkPayment.initialize(
        sdkPaymentConfig: SDKPaymentConfig(
          baseURL: "\(baseApiUrl)",
          use3DSConfig: .noUse3ds2sdk,
          keyProviderUrl: "\(baseApiUrl)/se/keys.do"
        )
      )
      ...
    }
  }

При использовании API V1 вам необходимо зарегистрировать новый объект order. При регистрации order запрос должен содержать параметр returnUrl равный "sdk://done".

Для использования метода checkoutWithBottomSheet() необходимо создать CheckoutConfig с mdOrder.

final class MainViewController: UIViewController {

    private func checkout() {
      ...
      // Creating `CheckoutConfig`
      let checkoutConfig = CheckoutConfig(id: .mdOrder(id: mdOrder))

      SdkPayment.shared.checkoutWithBottomSheet(
          controller: navigationController!,
          checkoutConfig: checkoutConfig,
          callbackHandler: self
      )
    }
  }

Обработка результата оплаты

Для MainViewController необходимо реализовать требования ResultPaymentCallback.

extension MainViewController: ResultPaymentCallback {

    typealias T = PaymentResult

    func onResult(result: PaymentResult) {
      print("\(result.isSuccess) \(result.paymentId)")
    }
  }

Android

SDKPayment основан на фреймворках ThreeDSSDK, SDKForms. Поэтому они необходимы для импорта.

Android-интеграция

Подключение к Gradle проекту путем добавления файлов .aar библиотеки

Необходимо добавить файл библиотеки sdk_forms-release.aar в папку libs, а затем указать зависимость добавленной библиотеки.

build.gradle.kts

allprojects {
  repositories {
    // ...
    flatDir {
      dirs("libs")
    }
  }
}

dependencies {
  // dependency is mandatory to add
  implementation(group = "", name = "sdk_forms-release", ext = "aar")

  implementation("androidx.cardview:cardview:1.0.0")
  implementation("com.github.devnied.emvnfccard:library:3.0.1")
  implementation("com.caverock:androidsvg-aar:1.4")
  implementation("io.card:android-sdk:5.5.1")
  implementation("com.google.android.gms:play-services-wallet:18.0.0")
}

build.gradle

allprojects {
  repositories {
    // ...
    flatDir {
      dirs 'libs'
    }
  }
}

dependencies {
  // dependency is mandatory to add
  implementation(group = "", name = "sdk_forms-release", ext = "aar")
  implementation("androidx.cardview:cardview:1.0.0")
  implementation("com.github.devnied.emvnfccard:library:3.0.1")
  implementation("com.caverock:androidsvg-aar:1.4")
  implementation("io.card:android-sdk:5.5.1")
  implementation("com.google.android.gms:play-services-wallet:18.0.0")
}

Подключение к Gradle проекту путем добавления файлов .aar библиотеки

Необходимо добавить файл библиотеки sdk_payment-release.aar в папку libs, а затем указать зависимость добавленной библиотеки.

build.gradle.kts

allprojects {
    repositories {
        // ...
        flatDir {
            dirs("libs")
        }
    }
}

dependencies {
    // dependency is mandatory to add
    implementation(group = "", name = "sdk_payment-release", ext = "aar")
}

build.gradle

allprojects {
    repositories {
        // ...
        flatDir {
            dirs 'libs'
        }
    }
}

dependencies {
    // dependency is mandatory to add
    implementation(group = "", name = "sdk_payment-release", ext = "aar")
}

Работа с API V1

Конфигурация SDK

Для инициализации необходимо задать адрес сервера платежного шлюза.

SDKPayment.init(
  SDKPaymentConfig(
    baseURL = "https://mts.rbsuat.com/payment/rest",
  )
)

При использовании API V1 вам необходимо зарегистрировать новый объект order. При регистрации order запрос должен содержать параметр returnUrl и не содержать никаких других параметров с Url, таких как failUrl. returnUrl должен иметь значение "sdk://done".

// A link to an activity or a fragment is required. Checkout config is required.
  val checkoutConfig = CheckoutConfig.MdOrder("eecbbe96-973e-422e-a220-e9fa8d6cb124")
  SDKPayment.checkout(activity = this, checkoutConfig = checkoutConfig)

Базовый URL-адрес для доступа к методам платежного шлюза и корневой сертификат для проверки подписи указываются через объект класса SDKPaymentConfig.

Метод оплаты доступен в двух вариантах, вызываемых из Activity и Fragment:

checkout(activity: Activity, checkoutConfig: CheckoutConfig)
checkout(fragment: Fragment, checkoutConfig: CheckoutConfig)

Обработка результата оплаты

Для Activity и Fragment необходимо переопределить метод onActivityResult.

override fun onActivityResult(requestCode: Int, resultCode: Int, data: Intent?) {
    super.onActivityResult(requestCode, resultCode, data)
    // Processing the result of the payment cycle.
    SDKPayment.handleCheckoutResult(requestCode, data, object :
        ResultPaymentCallback<PaymentData> {
          override fun onResult(result: PaymentResult) {
            // check payment result
          }
    })
}

При успешном платеже возвращается объект PaymentResult, содержащий текстовое поле isSuccess формата boolean, содержащее результат оплаты, а также необязательное поле exception.

Примеры экранов

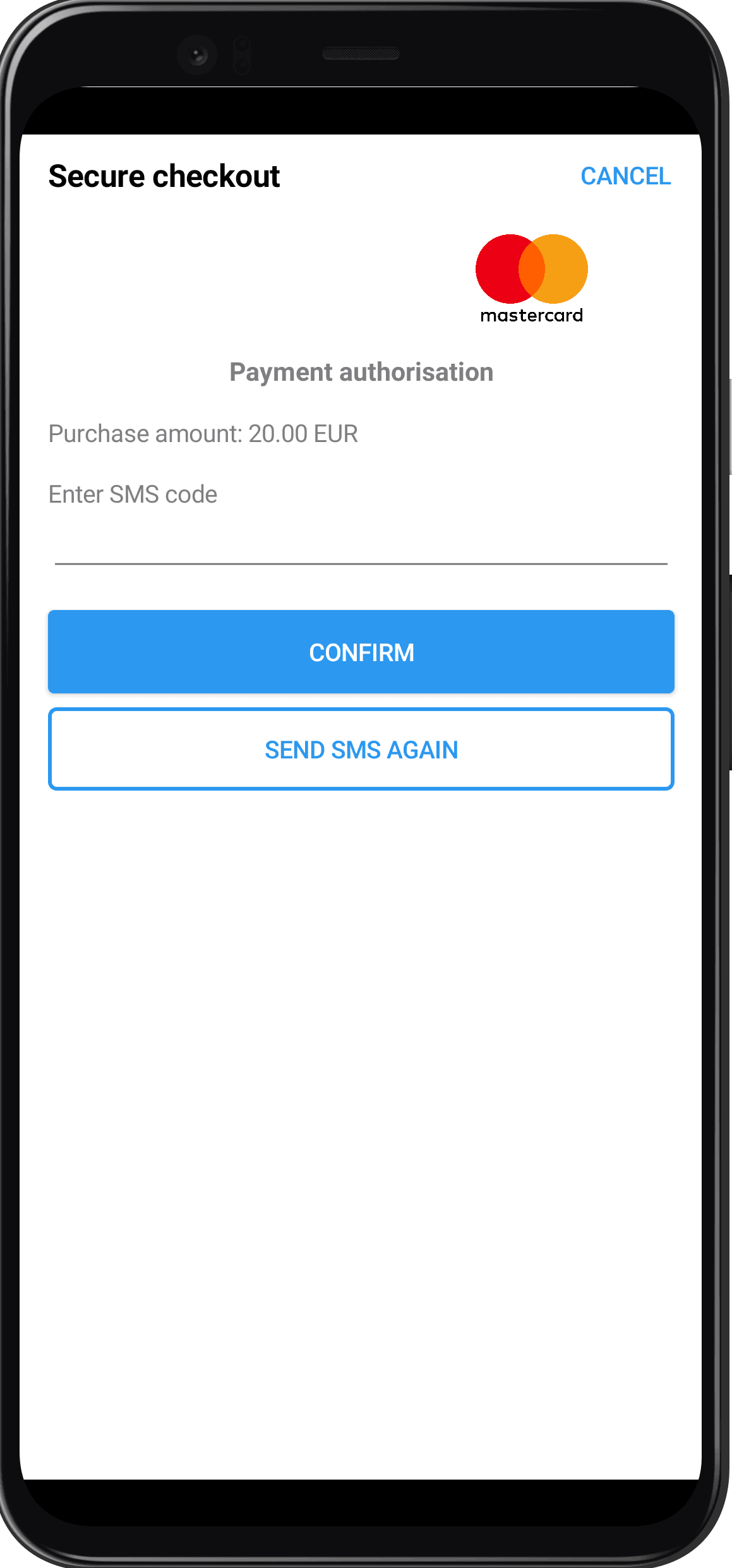

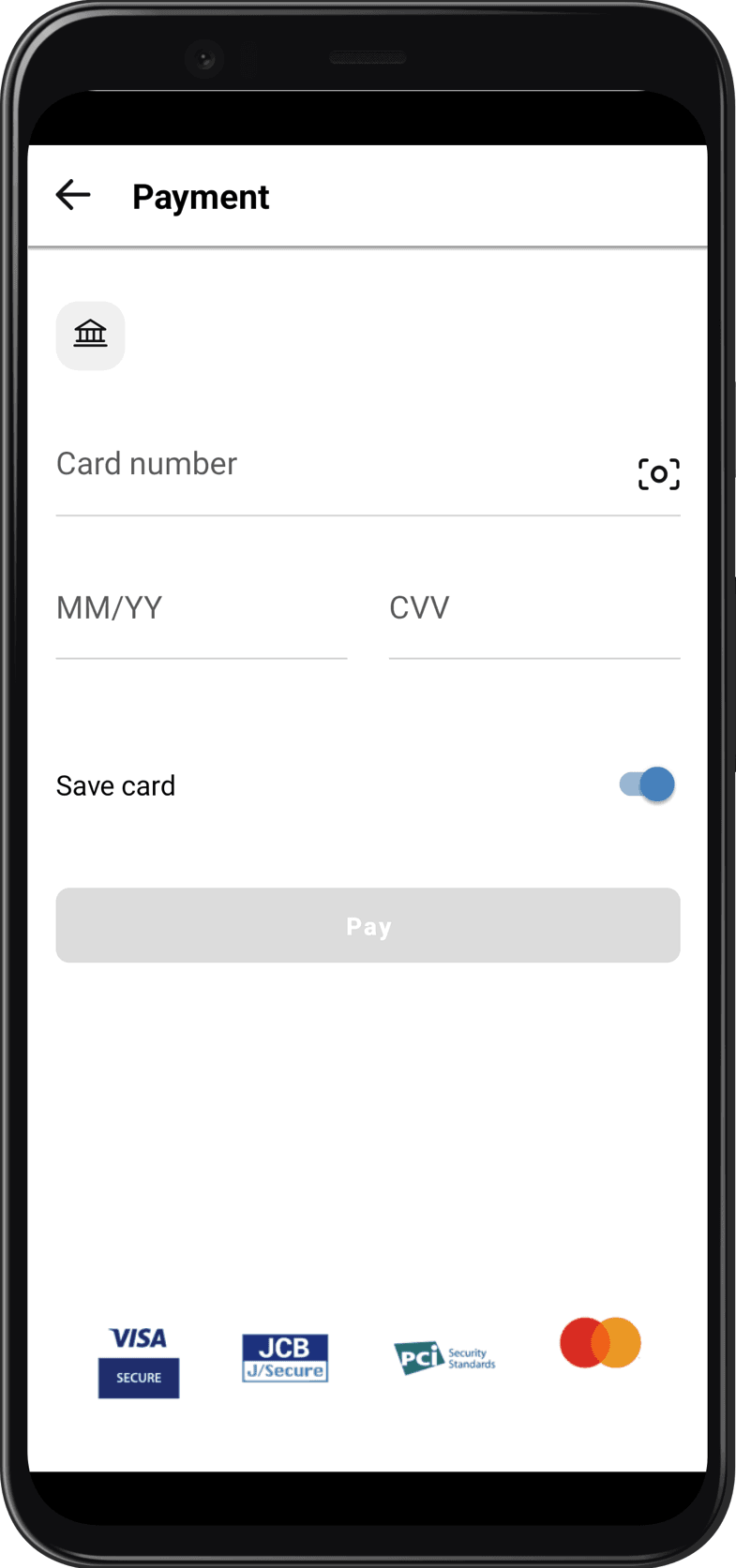

Оплата по карте	Подтверждение 3DSecure

Рисунок 7. Оплата новой картой

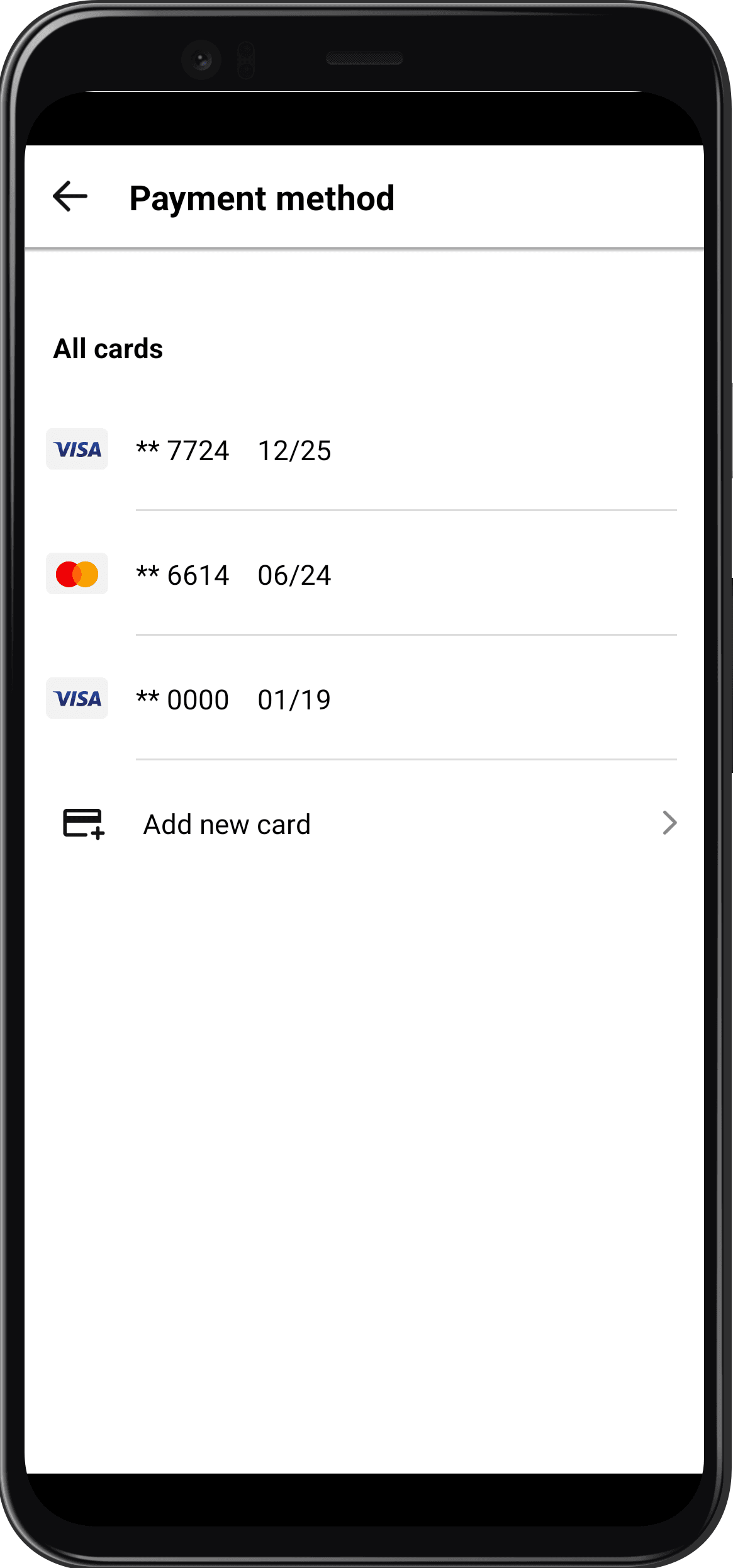

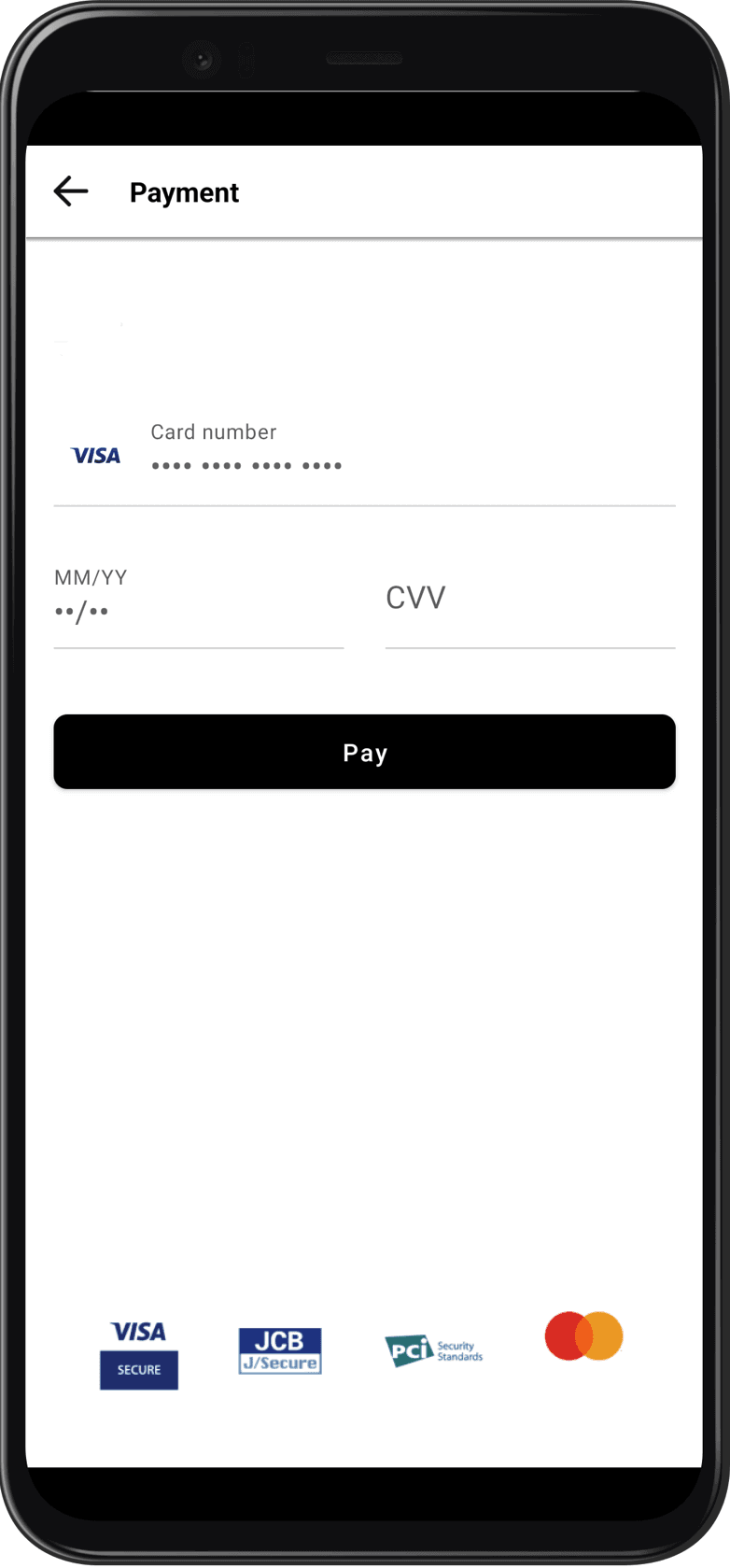

Сохраненные карты	Подтверждение CVC	Подтверждение 3DSecure

Рисунок 8. Оплата привязанной картой

Оплата через Google Pay модулем SDK Payment

Для совершения платежа через Google Pay модулем SDK необходимо вызвать способ оплаты checkout(), передав значение true флага gPayClicked. Значение по умолчанию – false.

fun checkout(activity: Activity, checkoutConfig: CheckoutConfig, gPayClicked: Boolean = false) {
}

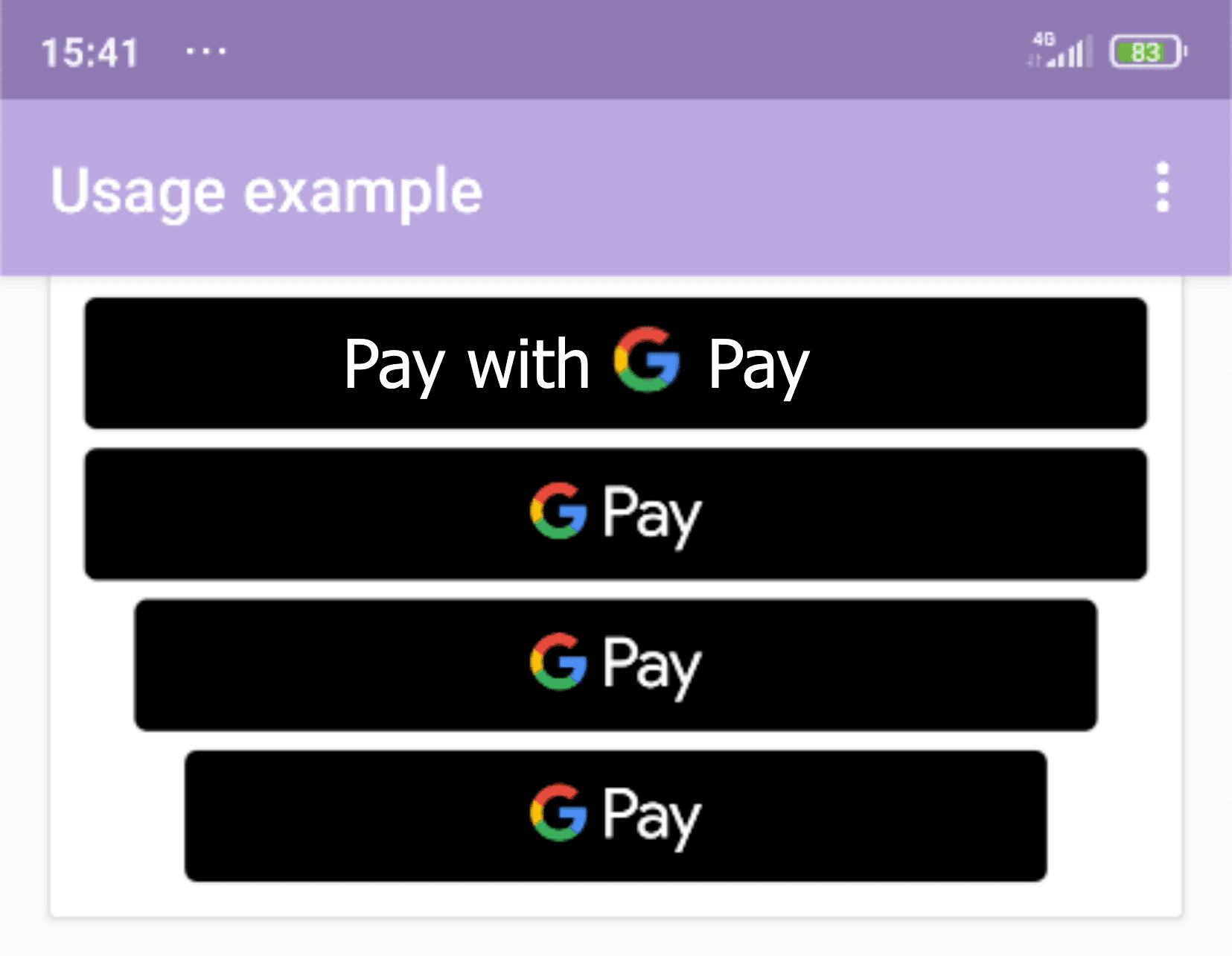

Экраны с платежными кнопками кошельков

Рисунок 9. Дизайн кнопки Google Pay

Логирование

Внутренние процессы логируются с тегом SDK-Core. Вы также можете логировать свои процессы.

Логирование доступно через объект Logger.

Для добавления log- интерфейсов необходимо вызвать Logger-метод addLogInterface().

Пример для логирования в LogCat:

...
    Logger.addLogInterface(object : LogInterface {
        override fun log(classMethod: Class<Any>, tag: String, message: String, exception: Exception?) {
                Log.i(tag, "$classMethod: $message", exception)
            }
        })
...

По умолчанию используется тег SDK-Core. Вы можете установить свой собственный, если хотите.

Для регистрации собственных событий необходимо вызвать Logger-метод log().

Пример: ... Logger.log(this.javaClass, "MyTag", "My process...", null) ...

Часто задаваемые вопросы

Q: Что такое CardIOUtilities?
A: CardIOUtilities - это интерфейс библиотеки CardIO. Вы можете прочитать руководство здесь: https://github.com/card-io/card.io-iOS-source.
